電機裝配與運行檢測實訓考核裝置

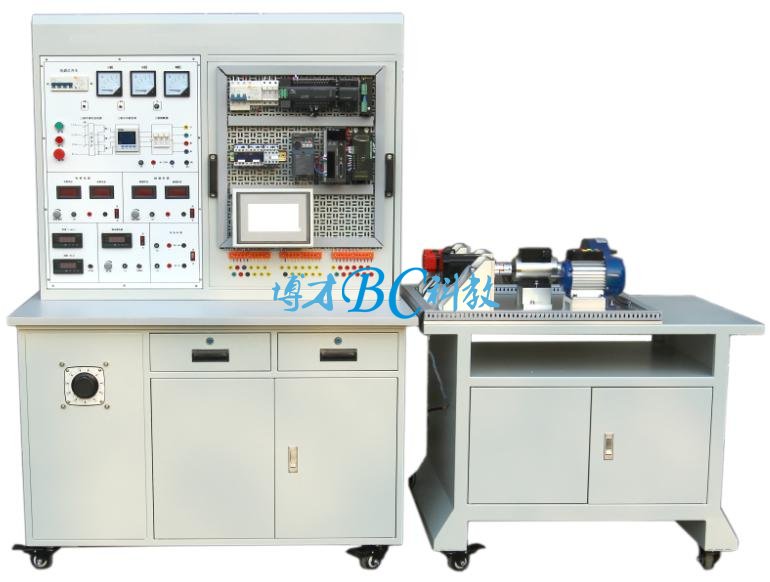

BCDJZP-04型 電機裝配與運行檢測實訓裝置

一、電機裝配與運行檢測實訓考核裝置概述
      電機裝配與運行檢測實訓考核裝置是一種新的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
二、電機裝配與運行檢測實訓考核裝置特點
1、安全性強：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。
2、適應性強：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。
3、綜合性強：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。
4、配套性強：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10%  50Hz
2、整機功率：≤1 KVA
3、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m
4、外形尺寸：展開：1850mm×700mm×1650mm（長×寬×高）
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、結構功能特點
實訓裝置臺采用電源控制及采集
（一）電源控制操作箱
采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
（1）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座
（2）短路保護，當面板U、V、W輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
（1）三相可調交流電源，通過5KVA三相同軸自耦調壓器進行調壓，可輸出三相0～450V?？烧{交流電源輸出處設有過流保護。
（2）輸出交流220V專用電源，供外部設備使用。
3、直流電源
（1）提供兩路可調直流電源為DC 0~220V/2A，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。
（2）5V/2A、24V/6A穩壓直流電源各一組，還有短路保護功能。
4、測量儀表
（1）智能數字多功能交流儀表（一只）
液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素數等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為0.5級，電壓、電流量程分別為450V、15A。
（2）指針式交流電流表（三只）：量程0-10A用于監視三相可調電源電流。
（3）數顯直流電流表（一只）：量程0-1A,用于監視穩流源輸出值。
（4）數顯轉速表（一只）：量程0-9999r/min，顯示轉速傳感器測量的轉速值
（5）數顯轉矩表一只（一只）：量程20N.M，用于顯示轉矩傳感器測量值
（二）電機
主包含以下部件：無刷直流電動機500W、他勵直流電動機100W、三相鼠籠式異步電動機180W、兩相步進電機、伺服電機等
（三）安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌C45、絕緣墊等。
（四）電機控制器件
包括直流無刷電機控制板、變頻器0.75KW、觸摸屏可編程控制器、擴展模塊、步進電機驅動器、伺服驅動器、無刷直流電機驅動器、3P空氣開關6A、熔斷器3P、交流接觸器CJX2-0910 220V、熱繼電器、輔助觸頭組F4-22等
五、實訓考核的功能舉例：
1) 三相電流的測量；
2) 電力綜合顯示儀表的使用；
3) 轉速表、轉矩表的使用；
4) 三相異步電動機直接起動、停車的控制電路連接；
5) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
7) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
9) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
10) 直流他勵電動機的啟?？刂瓶刂?br /> 11) 直流他勵電動機的正反轉控制；
12) 步進驅動器的參數設置；
13) 步進電機的PLC開環控制；
14) 交流伺服電機的控制；
15) 交流伺服驅動器的參數設置；
16) 交流伺服電機的PLC半閉環控制；
17) 無刷直流電機驅動器參數設置；
18) 無刷直流電機的控制；
19) 變頻器面板功能參數設置和操作實訓；
20) 變頻器對電機點動控制、啟停控制；
21) 電機轉速多段控制；
22) 工頻、變頻切換控制；
23) 基于模擬量控制的電機開環調速；
24) 基于面板操作的電機開環調速；
25) 變頻器的保護和報警功能實訓；
26) 基于PLC的變頻器開環調速；
27) PLC控制電機順序啟動；
28) PLC控制三相異步電動機Y-△啟動電路；
29) 觸摸屏的參數設置；
30) 觸摸屏的編程；
31) 觸摸屏、PLC、變頻器的綜合實訓；
六、設備主要配置表

序號	名稱	型號及規格	數量	單位	備注
1	操作工作臺	1200mm×700mm×800mm	1	臺	鋼結構,帶自鎖腳輪, 防火工作臺面和網孔板作為測量、電氣控制系統等電氣設備的安裝載體，設備可自由、靈活的布置。
2	電機裝配與運行檢測機械載體		1	套	包含彈性聯軸器、傳動軸、電機支架等機械機構
3	檢測儀表單元	98A-M1	1	套	包括進線電源控制與保護、電壓表、電流表、電量綜合顯示儀表、轉速表、力矩表等基本儀表和交直流基本電源、指示燈、緊急停止按鈕等器件
4	拖動線路安裝單元	98A-M2	1	套	空氣開關3P 6A 3P 1只 熔斷器 RT18-32 3P 2只 熔斷器芯 R015  6A 6只 交流接觸器 CJX2-0910 220V 4只 熱繼電器 JR36-20 1.5-2.4A 1只 輔助觸頭組 F4-22 3只 輔助觸頭組 F5-T2 0.1S-30S 1只 輔助觸頭組 F5-D2 0.1S-30S 1只 接線端子 TB-1512 6只
5	PLC及部分擴展模塊	S7-200SMART CPUST20 EM DR08 EM AQ02	1	套	晶體管輸出，24VDC供電，12輸入/8輸出；8 路繼電器輸出；2路模擬量輸出模塊
6	三相異步電動機	380V,180W,1400r/pm	1	臺
7	觸摸屏	TPC7062 TI	1	臺	7寸
8	交流伺服電機	60SY-M01330	1	臺	220V，400W、1.27Nm、3000rpm
9	伺服電機驅動器	SG-15A	1	臺
10	步進電機	57BYG	1	臺
11	步進驅動	DM556	1	臺
12	變頻調速器	FR-D740-0.75K-CHT	1	臺	380V/0.75KW
13	無刷直流電機	92BL-5015H1-LK-B	1	臺	500W
14	直流他勵電動機	100W	1	臺
15	無刷直流電機驅動器	BL-2203C	1	臺
16	磁粉制動器	CZ-2	1	臺
17	磁粉制動控制器	WLK-1A(0-5V)	1	臺
18	動態扭矩傳感器	CYT-302	1	臺	20Nm
