捷達電控柴油發動機拆裝運行臺

捷達SDI電控柴油發動機拆裝運行實訓臺

型號：捷達SDI
規格：BCQC-FD-50
品牌：上海博才

一、捷達電控柴油發動機拆裝運行臺簡介

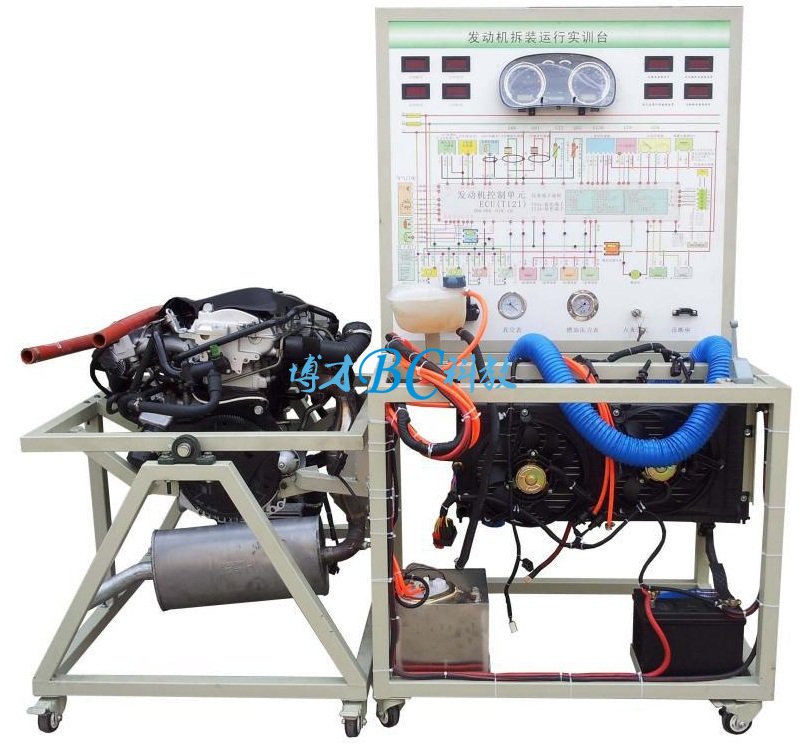

      該設備采用捷達SDI電控柴油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。
二．捷達電控柴油發動機拆裝運行臺功能特點
1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控柴油發動機實物，認識和分析控制系統的工作原理；
2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架由電控柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；
3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；
5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6.實訓臺安裝有診斷座，可連接專用或通用型汽車解**器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三．捷達電控柴油發動機拆裝運行臺技術規格
    工作電源：直流12V
    燃油標號：依發動機型號
    油箱容積：10L
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：120*80mm
    移動臺架(帶自鎖腳輪裝置,面板柜與底座)：1000*700*1750mm(長*寬*高）
    拆裝翻轉架(帶自鎖腳輪裝置)：約1300×600×800mm(長×寬×高)
四．基本配置（每套）

序號	名       稱	規格型號	單位	數量
（一)運行檢測控制臺1套
1	檢測控制面板（950*900*4mm鋁塑板）	裝有各種檢測端子以及彩色電路圖	套	1
2	發動機控制電腦(ECU)	原車	套	1
3	組合儀表	原車	套	1
4	診斷座	原車	個	1
5	點火開關總成	原車	個	1
6	燃油箱	10L	個	1
7	燃油泵(含油泵插頭)	全新	套	1
8	水箱及附件	原車	套	1
9	冷卻電子風扇	12V，80W	個	2
10	蓄電池	12V 65Ah	臺	1
11	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
12	對接線束		套	1
13	保險絲盒		個	1
14	電源總開關	50A	個	1
15	移動臺架(帶自鎖腳輪裝置,面板柜與底座)	1000*700*1750mm	臺	1
16	故障模擬與排除裝置		套	1
(二)拆裝翻轉臺架1套
1	電控汽油發動機總成	原車	套	1
2	進、排氣管	原車	套	1
3	三元催化器	帶全新消聲器	套	1
4	對接線束		套	1
5	大面積接油盆	約700×650×30mm	個	1
6	拆裝翻轉架(帶自鎖腳輪裝置)	約1300×600×800mm，帶減速機，可做軸向任意角度的翻轉和靜止。	套	1

訂貨須知：
一、① 捷達電控柴油發動機拆裝運行臺的產品名稱與型號;② 捷達電控柴油發動機拆裝運行臺的規格;③捷達電控柴油發動機拆裝運行臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的捷達電控柴油發動機拆裝運行臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.mmswrw.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
