純電動汽車實訓考核裝置
瀏覽： 發布日期：2023-03-07

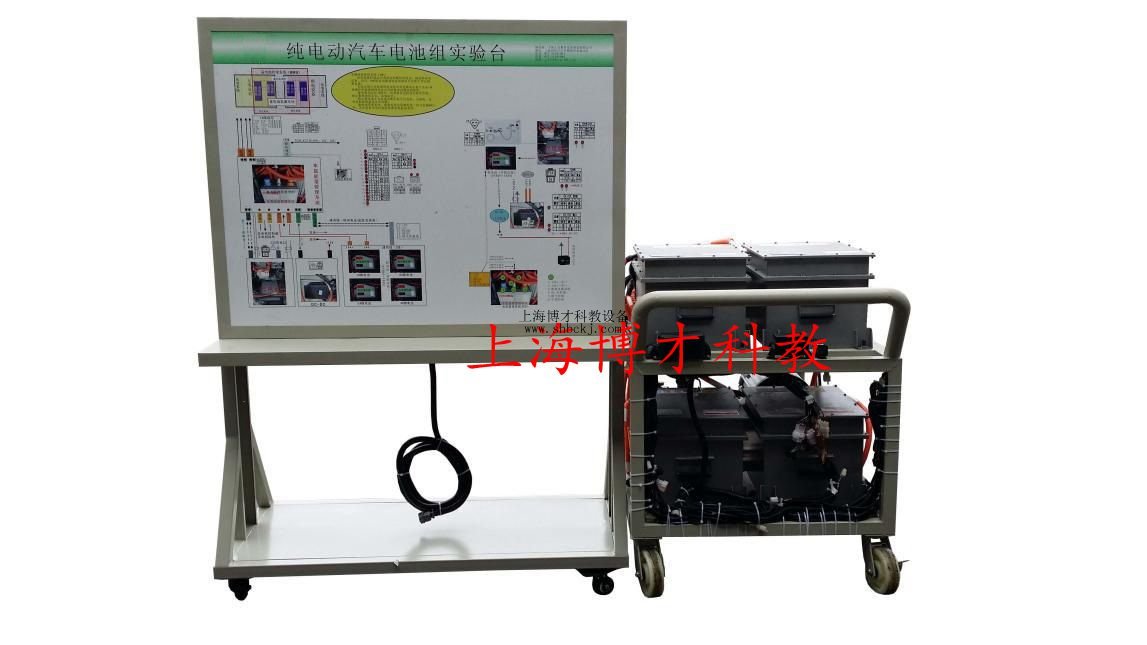

BC-144V 純電動汽車BMS(電池管理系統)實訓考核裝置
一、純電動汽車實訓考核裝置功能特點1、該設備完整展示真實電動汽車的電池組管理控制系統，可以動態真實演示電池組管理控制的的運行工況。
2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車電池組管理控制原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程。
3、實訓臺面板上安裝有真實電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、帶CAN通訊的儀表（轉速表、電流指示表、電池檢測信息）、BMS電池管理控制單元與電池組、車載充電器與插口等附件，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車電機用來演示電動機的工作狀態。
4、整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，實訓臺底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.檢測臺與運行臺用航空插頭，真實運行電動汽車的電池組管理控制系統。
6.安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。
二、純電動汽車實訓考核裝置技術規格
1、外接電源：原電動汽車電源
2、工作電壓：原電動汽車電源
3、工作溫度：-40℃～+50℃
4、檢測臺外形尺寸：1240*600*1700mm(長×寬×高)
5、運行臺外形尺寸：1000*600*1200mm(長×寬×高)
6、顏色：7032
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：100*60mm
三、純電動汽車實訓考核裝置實訓項目
1．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。
3. 真實運行電動動力系統啟動工作過程
4. 真實運行電動動力系統低速行駛工作過程
5. 真實運行電動動力系統一般行駛工作過程
6. 真實運行電動動力系統全速行駛工作過程
7. 真實運行電動動力系統減速行駛工作過程
8. 真實運行電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程
四．基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
控制面板與檢測臺
|
1.裝有各種檢測端子以及彩色原理圖；2.冷板沖壓成形移動臺架:1240*600*1700mm；3.帶4只可移動腳輪:
|
套
|
1
|
|
2
|
電動汽車電機與電池等組件的運行臺
|
1.40*40*3mm方管焊接臺架:1000*600*1200mm；2.帶4只可移動腳輪:；3.電機與電池等組件
|
套
|
1
|
|
3
|
電動汽車磷酸鐵鋰電池
|
▲帶CAN-BUS通訊與電池管理器：磷酸鐵鋰電池，帶鐵外殼總成與接線；；72V20Ah
|
套
|
1
|
|
4
|
電動汽車電動機
|
▲電動轎車平臺標準件：10kW三相電動機；額定轉速：1000-6000（rpm）；額定電壓：72V；冷卻方式:風冷
|
套
|
1
|
|
5
|
大功率電動汽車直流電機控制器
|
▲奇瑞電動汽車平臺：英博爾控制器MC1568；額定電壓：72V；
|
套
|
1
|
|
6
|
電動車組合儀表
|
▲上海博才配套：72V電動汽車儀表帶CAN通訊；包含指示燈、電流電壓指示、電量指示、車速表、▲REDAY/OK燈；
|
套
|
1
|
|
7
|
電子油門踏板
|
▲上海博才配套
|
只
|
1
|
|
8
|
點火開關
|
▲上海博才配套
|
只
|
1
|
|
9
|
剎車開關
|
▲上海博才配套
|
只
|
1
|
|
10
|
擋位開關
|
▲上海博才配套
|
只
|
1
|
|
11
|
車載充電器
|
72V杭州鐵城
|
臺
|
1
|
|
12
|
DC-DC轉換器
|
杭州鐵城（72/12V）
|
套
|
1
|
|
13
|
電動汽車充電槍與插座
|
電動汽車國標,CEBEA
|
套
|
1
|
|
14
|
12V備用蓄電池
|
12V 60AH
|
只
|
1
|
|
15
|
故障模擬與排除裝置
|
上海博才
|
套
|
1
|
|
16
|
設備教師手冊
|
上海博才
|
套
|
1
|
|
17
|
設備合格證、保修卡
|
上海博才
|
套
|
1
|
訂貨須知：
一、① 純電動汽車實訓考核裝置,純電動汽車實訓設備的產品名稱與型號;② 純電動汽車實訓考核裝置,純電動汽車實訓設備的規格;③純電動汽車實訓考核裝置,純電動汽車實訓設備是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的純電動汽車實訓考核裝置,純電動汽車實訓設備的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.mmswrw.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
