直流電機調速系統實驗項目
瀏覽: 發布日期:2022-01-01

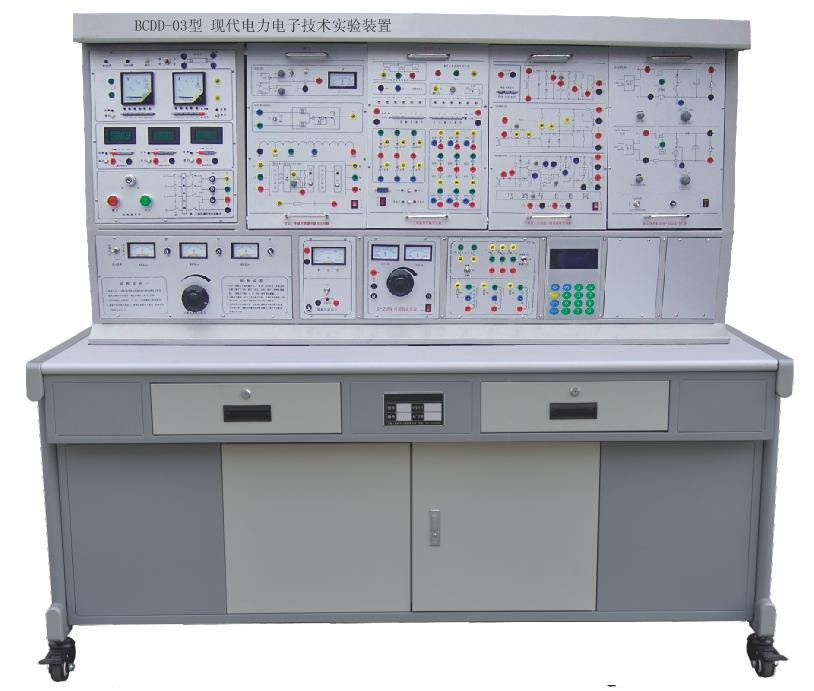

現代電力電子技術實驗裝置

直流電機調速系統實驗項目

實驗內容
(1)速度調節器的調試
(2)電流調節器的調試
(3)“零電平檢測”及“轉矩極性鑒別”的調試
(4) 反 號 器 的 調 試
(5) 邏輯控制器的調試
四、實驗方法
將 DK06 掛件的三芯電源線與控制屏連接,打開電源開關,即可以開始實驗。(1)速度調節器的調試
①調節器調零
將 DK06 中“速度調節器”所有輸入端接地,再將 DK10 中的可調電阻 120K 接到“速度調節器”的“4”、“5”兩端,用導線將“5”、“6”短接,使“電流調節器”成為 P
(比例)調節器。調節面板上的調零電位器 RP3,用萬用表的毫伏檔測量電流調節器“7” 端的輸出,使調節器的輸出電壓盡可能接近于零。
②調整輸出正、負限幅值
把“5”、“6”短接線去掉,將 DK10 中的可調電容 0.47uF 接入“5”、“6”兩端, 使調節器成為 PI (比例積分)調節器,然后將 DK06 的給定輸出端接到轉速調節器的“3” 端,當加一定的正給定時,調整負限幅電位器 RP2,觀察輸出負電壓的變化,當調節器輸入端加負給定時,調整正限幅電位器 RP1,觀察調節器輸出正電壓的變化。
③測定輸入輸出特性
再將反饋網絡中的電容短接(將“5”、“6”端短接),使速度調節器為 P(比例) 調節器,在調節器的輸入端分別逐漸加入正負電壓,測出相應的輸出電壓,直至輸出限幅,并畫出曲線。
④觀察 PI 特性
拆除“5”、“6”短接線,突加給定電壓,用慢掃描示波器觀察輸出電壓的變化規律。改變調節器的放大倍數及反饋電容,觀察輸出電壓的變化。
(2)電流調節器的調試
①調節器的調零
將 DK06 中“電流調節器”所有輸入端接地,再將 DK10 中的可調電阻 13K 接“速度調節器”的“8”、“9”兩端,用導線將“9”、“10”短接,使“電流調節器”成為 P
(比例)調節器。調節面板上的調零電位器 RP3,用萬用表的毫伏檔測量電流調節器的“11”端,使調節器的輸出電壓盡可能接近于零。
②調整輸出正、負限幅值
把“9”、“10”短接線去掉,將 DK10 中的可調電容 0.47uF 接入“9”、“10”兩端,使調節器成為 PI(比例積分)調節器,然后將 DK06 的給定輸出端接到電流調節器的“4”端,當加正給定時,調整負限幅電位器 RP2,觀察輸出負電壓的變化,當調節器輸入端加負給定時,調整正限幅電位器 RP1,觀察輸出正電壓的變化。
③測定輸入輸出特性
再將反饋網絡中的電容短接(將“9”、“10” 端短接),使電流調節器為 P 調節器,在調節器的輸入端分別逐漸加入正負電壓,測出相應的輸出電壓,直至輸出限幅, 并畫出曲線。
④觀察 PI 特性
拆除“9”、“10”短接線,突加給定電壓,用慢掃描示波器觀察輸出電壓的變化規  律。改變調節器的放大倍數及反饋電容,觀察輸出電壓的變化。
(3)“零電平檢測”及“轉矩極性鑒別”的調試
①測定“ “轉矩極性鑒別”的環寬,要求環寬為 0.4~0.6 伏,記錄高電平值,調節單元中的 RP1 使特性滿足其要求。“轉矩極性鑒別”要求的環從-0.3V 到 0.3V。
轉矩極性鑒別具體調試方法:                                              A、調節給定 Ug,使“轉矩極性鑒別”的“1”腳得到約 0.25V 電壓,調節電位器
RP1,恰好使“2”端輸出從“高電平”躍變為“低電平”。
B、調節負給定從 0V 起調,當轉矩極性鑒別器的“2”端從“低電平” 躍變為“高電平”時,檢測轉矩極性鑒別器的“1”端應為-0.25V 左右,否則應調整電位器,使“2” 端電平變化時,“1”端電壓大小基本相等。
②測定“零電平檢測”的環寬,要求環寬也為 0.4~0.6 伏,調節 RP1,使回環沿縱坐標右側偏離 0.2V,即環從 0.2V 到 0.6V。
“零電平檢測”具體調試方法:
A、調節給定 Ug,使“零電平檢測”的“1”腳約 0.6V 電壓,調節電位器 RP1,恰好使“2”端輸出從“1”躍變為“0”。
B、慢慢減小給定,當“零電平檢測”的“2”端從“0”躍變為“1”時,檢測“零電平檢測”的“1”端應為 0.2V 左右,否則應調整電位器。
③根據測得數據,畫出兩個電平檢測器的回環。(4)反號器的調試
測定輸入輸出比例,輸入端加入+5V 電壓,調節 RP1,使輸出端為-5V。(5)邏輯控制的調試
調試方法:
①首先將“零電平檢測”、“轉矩極性鑒別”調節到位,符合其特性曲線。給定接“轉矩極性鑒別”的輸入端,輸出端接“邏輯控制”的 Um。“零電平檢測”的輸出端接“邏輯控制”的 UI,輸入端接地。
②將給定的 RP1、RP2 電位器順時針轉到底,將 S2 打到運行側。
③將 S1 打到正給定側,用萬用表測量“邏輯控制”的“3”、“6”和“4”、“7” 端,“3”、“6”端輸出應為高電平,“4”、“7”端輸出應為低電平,此時將 DK06 中給定部分 S1 開關從正給定打到負給定側,則“3”、“6”端輸出從高電平跳變為低電平,“4”、“7”端輸出也從低電平跳變為高電平。在跳變的過程中用示波器觀測“5”端輸出  的脈沖信號。
④將“零電平檢測”的輸入端接高電平,此時將 DK06 中給定部分的 S1 開關來回扳動,“邏輯控制”的輸出應無變化。
五、實驗報告
(1)畫各控制單元的調試連線圖。
(2)簡述各控制單元的調試要點
