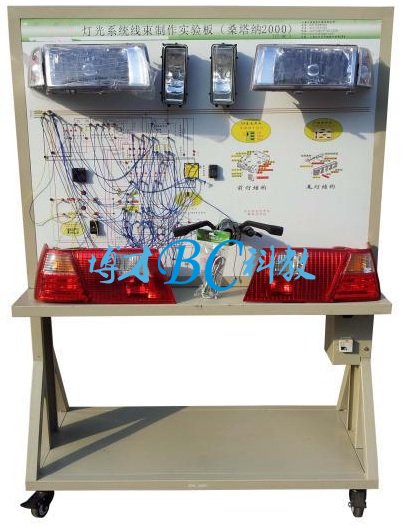

汽車燈光接線考核實訓臺

汽車燈光接線考核實訓臺

型號：大眾STN2000
規格：BCQC-KH-01
品牌：上海博才

一、產品簡介
    該設備采用汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。
    適用于學校對汽車燈光系統理論和維修實訓的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。
2.操縱開關，可真實演示汽車外部燈光系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
    外形尺寸：1240×600×1700mm(長×寬×高)
    外接電源：AC 220V±10% 50Hz
    工作電壓：DC 12V
    工作溫度：-40℃～+50℃
    顏色：7032
    鋼管：40*40*3mm
    機柜：1.5mm冷板沖壓成形，背面設置維修門；
    移動腳輪：100*60mm
四、基本配置(每臺)

序號	名      稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖;面板：1200*900*4mm	套	1
2	點火開關		個	1
3	組合開關		套	1
4	左右霧燈		套	1
5	左右前照燈		套	1
6	左右轉向燈		套	1
7	左右小燈		套	1
8	左右組合尾燈		套	1
9	牌照燈		套	1
10	燈光開關		套	1
11	危險燈開關		套	1
12	倒車燈開關		套	1
13	剎車燈開關		套	1
14	移動臺架(帶自鎖腳輪裝置)	1240×700×1700mm	臺	1
15	故障模擬與排除裝置		套	1
16	燈光系各類繼電器		套	1
17	電源變壓器及附件		套	1
18	漏電保護開關		套	1
19	實驗插接線		套	1

訂貨須知：
一、① 燈光接線考核實訓臺,燈光接線考核實訓板的產品名稱與型號;② 燈光接線考核實訓臺,燈光接線考核實訓板的規格;③燈光接線考核實訓臺,燈光接線考核實訓板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的燈光接線考核實訓臺,燈光接線考核實訓板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.mmswrw.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
